Impianti completi per l'imbottigliamento di bibite e soft drink.
Linea di prodotto · Beverage e imbottigliamento
Linea di imbottigliamento bibite gassate
Impianto per soft drink e bevande carbonate: preparazione sciroppo, premix, carbonatazione, riempimento isobarico e confezionamento multi-formato.
EN focussoft drink bottling linebeverage filling linebeverage processing equipmentcarbonated drink line
Impianto per soft drink: preparazione sciroppi, carbonatazione, riempimento e fine linea per bevande gassate e ferme.
Soft drink bottling line: syrup preparation, carbonation, filling and end-of-line packaging for carbonated and still beverages.
Softdrink-Abfüllanlage: Sirupvorbereitung, Karbonisierung, Füllung und Endverpackung für kohlensäurehaltige und stille Getränke.
Scheda tecnica ufficiale · PDF
Estratta dalla brochure ufficiale MCF Technology “Food & Beverage Technology”. Scheda dedicata su richiesta — riceverai la sezione della brochure aggiornata all'ultima release.
Accessori & schede tecniche · Documentazione IT
PDF trilingue (IT · EN · FR). Per accessori, ricambi e schede componenti dedicate, richiedi la documentazione IT estesa: risposta entro 24 h lavorative.
Worldwide — progettazione, fornitura, installazione on-site, avviamento, formazione operatori e assistenza post-vendita in tutti i cinque continenti.
Descrizione ufficiale della linea
EN · English
Turnkey soft drink bottling line and beverage filling equipment: syrup room, carbonation, filling and end-of-line packaging.
FR · Français
Systèmes complets pour l'embouteillage de boissons gazeuses.
Testi verbatim dalla brochure ufficiale MCF Technology “Food & Beverage Technology” — nessuna claim inventata in fase di progettazione.
Flusso operativo · 5 stazioni
Process-flow tecnico: Sciroppo e acqua → bibita carbonata
Sciroppo e acqua → bibita carbonata: macchine nominate stazione per stazione e valori di resa lungo tutta la linea, dalla materia prima al prodotto finito.
- In ingresso
- Acqua trattata, zuccheri, concentrati e CO₂
- In uscita
- PET, vetro, lattina
- Resa end-to-end
- 98,5–99,5 % del volume preparato confezionato

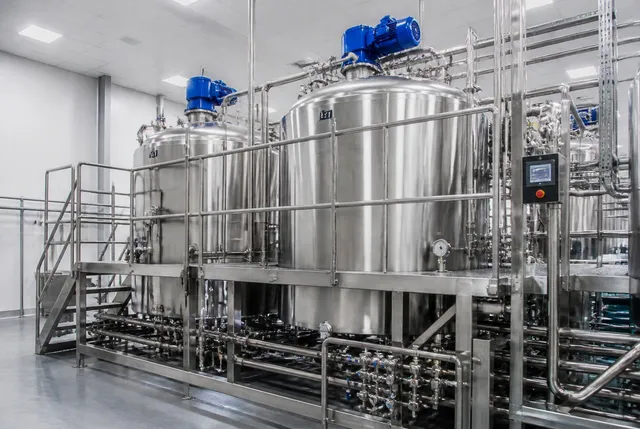

Stazione 1 di 5: Sala sciroppi
Macchine
- Dissolutore zuccheri con scambiatore
- Filtro a carbone attivo
- Tank di maturazione sciroppo agitato
Valori indicativi
- Portata
- 5–40 m³/h
- Precisione °Brix
- ± 0,05
Stazione 2 di 5: Premix e carbonazione
Macchine
- Premix elettronico a misuratori massici
- Deaeratore sotto vuoto
- Carbonatore in linea con raffreddamento
Valori indicativi
- CO₂
- 3,5–8 g/l secondo ricetta
- Temperatura
- 4–8 °C
Stazione 3 di 5: Preparazione contenitore
Macchine
- Soffiatrice PET
- Sciacquatrice rotativa
- Depallettizzatore lattine
Valori indicativi
- Portata
- 3.000–36.000 bph

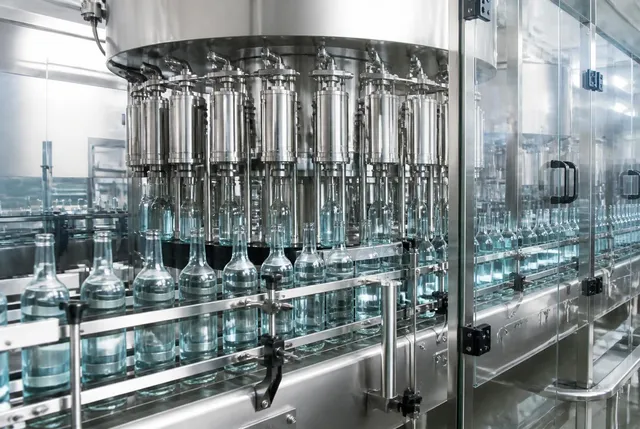

Stazione 4 di 5: Riempimento isobarico
Macchine
- Riempitrice isobarica elettronica
- Tappatore o aggraffatrice
- Monoblocco blow-fill-cap
Valori indicativi
- Portata
- 3.000–36.000 bph
- Perdita CO₂
- < 0,2 g/l
Stazione 5 di 5: Controllo e fine linea
Macchine
- Ispettore livello e tappo
- Etichettatrice roll-fed
- Fardellatrice
- Palettizzatore robotizzato
Valori indicativi
- Espulsi
- 0,2–0,5 %
- Efficienza linea (OEE)
- 86–93 %
Valori di resa e portata indicativi, tipici della tecnologia impiegata: vengono confermati nel bilancio di massa dello studio di fattibilità sulla base della materia prima reale e del prodotto finito richiesto.
Simula il bilancio di massa (t/h → rese)
PDF con process-flow, macchine nominate, controlli qualità e avvertenze sui valori indicativi.
EN · Compare configurations
Soft drink bottling line & beverage filling equipment: choose the right configuration
Benchmark 3 tiers before requesting a quote
Soft drink bottling lines and beverage filling equipment — syrup preparation, carbonation, filling and packaging for carbonated and still beverages.
Regional soft drink
Compact
- Capacity
- 3,000 – 8,000 bph
- Formats
- PET 0.5 – 1.5 L, single format
- Automation level
- Semi-automatic · operator-assisted · single-PLC control
- Key equipment
- Syrup room + carbonator + isobaric filler + shrink-wrapper
- Lead time
- 5 – 7 months ex-works
- Ideal for
- Regional soft-drink brands.
Multi-format CSD
Industrial
- Capacity
- 8,000 – 24,000 bph
- Formats
- PET, glass and can (330 – 500 mL)
- Automation level
- Fully automatic · Siemens/Rockwell PLC · SCADA supervision
- Key equipment
- Automatic syrup room + integrated blower-filler + palletiser
- Lead time
- 7 – 10 months ex-works + on-site commissioning
- Ideal for
- Branded producers and co-packers.
Export CSD plant
Turnkey Plant
- Capacity
- 24,000 – 60,000 bph
- Formats
- Full multi-format including hot-fill isotonic + energy drinks
- Automation level
- Full plant automation · SCADA + MES · OEE and traceability ready
- Key equipment
- Full plant: water treatment, syrup, filling, warehouse, MES
- Lead time
- 10 – 14 months turnkey delivery + startup
- Ideal for
- Multinational beverage groups.
Ranges reflect the MCF Technology brochure envelope. Final capacity, formats and automation are engineered on the buyer's product, utilities and site conditions.
Perimetro di responsabilità MCF
Un unico interlocutore dallo studio di fattibilità all'assistenza post-vendita. La linea linee di imbottigliamento bibite è consegnata chiavi in mano con questo scope.
- Studio di fattibilità, bilancio di massa, layout preliminare
- Ingegneria di processo e selezione dei costruttori europei
- Fornitura macchine e integrazione di linea
- Installazione on-site, avviamento, collaudo
- Formazione operatori del cliente
- Assistenza post-vendita e ricambi originali worldwide
- Certificazioni caso per caso (CE, EAC, USDA, UL)
- Dossier finanziario bancabile 3–10 anni (DSCR, break-even)
Dettagli tecnici
Linee di imbottigliamento bibite: dati tecnici indicativi e immagini di impianto
Intervalli tipici di configurazione, non prestazioni contrattuali: capacità, formati, materiali a contatto e utilities vengono fissati in offerta dopo il dimensionamento e le prove di resa sul prodotto reale. Prezzo su richiesta.
Dati tecnici
- Capacità indicativa
- 3.000 – 30.000 bottiglie/h
- Prodotti finiti
- Bibite gassate, tè freddo, energy drink, acque aromatizzate
- Preparazione
- Sciroppatura, premix con CO₂, riempimento isobarico
- Formati
- PET, vetro, lattina, formati famiglia e monodose
- Automazione
- PLC + HMI touch, ricette prodotto, storico allarmi, teleassistenza
Moduli e macchine incluse
- Sala sciroppi con dosaggio zucchero e aromi
- Carbonatore/premix e serbatoi di pressione
- Blocco risciacquo–riempimento–tappatura isobarico
- Etichettatura, fardellatrice, palettizzazione e avvolgitore
Installazione e gestione
Come si installa e si gestisce la linee di imbottigliamento bibite: procedura passo passo
Sequenza operativa che MCF Technology segue per installare, collaudare e avviare la linee di imbottigliamento bibite, fino alla gestione quotidiana e alla manutenzione programmata. Consegna, montaggio e assistenza on-site sono inclusi in tutto il mondo.
Durata indicativa complessiva: circa 35 giorni lavorativi on-site.
1. Rilievo del sito e verifica delle utilities
~2 giorniSopralluogo tecnico sul layout della linee di imbottigliamento bibite: quote di passaggio, pavimentazione e scarichi, spazi di manutenzione e disponibilità di CO2 alimentare, acqua trattata, acqua ghiacciata e aria compressa filtrata. Si consegna la lista definitiva dei predisposizioni a carico del cliente.
2. Spedizione, ricezione e posizionamento dei moduli
~3 giorniConsegna worldwide con imballo per trasporto marittimo o su gomma, scarico e posizionamento dei moduli (Sala sciroppi con dosaggio zucchero e aromi, Carbonatore/premix e serbatoi di pressione, Blocco risciacquo–riempimento–tappatura isobarico) sulle piazzole previste dal layout, con controllo del packing list e dello stato dei componenti.
3. Montaggio meccanico e tubistica
~14 giorniAssemblaggio dei gruppi, allineamento dei trasporti, saldature igieniche della tubistica in acciaio inox e installazione di valvole e strumenti secondo P&ID, con supervisione dei tecnici MCF Technology on-site.
4. Allacciamenti utilities e collegamenti elettrici
~4 giorniCollegamento di CO2 alimentare, acqua trattata, acqua ghiacciata e aria compressa filtrata, cablaggio del quadro elettrico e del PLC, messa a terra, configurazione dell'HMI e delle ricette di processo.
5. Sanificazione, CIP e prove a vuoto
~3 giorniLavaggio e passivazione delle superfici a contatto, verifica dei circuiti CIP con controllo di portata, temperatura e concentrazione detergente, prove di tenuta e cicli a vuoto di tutti i moduli.
6. Collaudo funzionale e prove di processo
~4 giornitaratura del premix e del grado di carbonatazione, prova di riempimento isobarico e verifica tenuta tappi. Le prove si eseguono con il prodotto reale del cliente e vengono registrate nel rapporto di collaudo.
7. Avviamento produttivo e formazione del personale
~5 giorniAvviamento assistito con produzione in continuo, addestramento di conduttori e manutentori su HMI, cambio formato, sicurezza e sanificazione, consegna di manuali e schemi in lingua concordata.
8. Gestione ordinaria e manutenzione programmata
continuativoConduzione quotidiana con controllo Brix e volumi di CO2, livello di riempimento, coppia di chiusura e integrità bottiglia. Manutenzione programmata: verifica saturatore e carbonatore, guarnizioni delle valvole isobariche, taratura misuratori di portata. Assistenza on-site e remota con ricambi critici concordati in offerta.
- Controlli di processo quotidiani: controllo Brix e volumi di CO2, livello di riempimento, coppia di chiusura e integrità bottiglia.
- Manutenzione programmata: verifica saturatore e carbonatore, guarnizioni delle valvole isobariche, taratura misuratori di portata.
- Registrazione dei parametri e tracciabilità dei lotti tramite HMI/PLC.
- Sanificazione CIP a fine turno secondo le procedure consegnate in avviamento.
- Assistenza tecnica on-site e remota con gestione dei ricambi critici.
Predisposizioni a carico del cliente
- CO2 alimentare, acqua trattata, acqua ghiacciata e aria compressa filtrata
- Pavimentazione industriale con scarichi e quote di passaggio conformi al layout
- Prodotto reale per le prove di resa e il collaudo
- Personale di produzione e manutenzione da formare durante l'avviamento
Moduli coinvolti nel montaggio
- Sala sciroppi con dosaggio zucchero e aromi
- Carbonatore/premix e serbatoi di pressione
- Blocco risciacquo–riempimento–tappatura isobarico
- Etichettatura, fardellatrice, palettizzazione e avvolgitore
Tempi e attività sono indicativi: il piano di montaggio, collaudo e formazione viene definito in offerta dopo il rilievo del sito e il dimensionamento della linea. Nessun valore è una prestazione contrattuale.
Installation & operation
How to install and operate the soft drink bottling line & beverage filling equipment: step-by-step procedure
The operating sequence MCF Technology follows to install, commission and start up the soft drink bottling line & beverage filling equipment, through to daily operation and planned maintenance. Delivery, erection and on-site service are included worldwide.
Indicative total duration: about 35 working days on site.
1. Site survey and utilities check
~2 daysTechnical survey on the layout of the soft drink bottling line & beverage filling equipment: passage heights, flooring and drains, maintenance clearances and availability of food-grade CO2, treated water, chilled water and filtered compressed air. The final list of customer-side preparations is handed over.
2. Shipment, receiving and positioning of the modules
~3 daysWorldwide delivery with sea-freight or road packing, unloading and positioning of the modules (Sala sciroppi con dosaggio zucchero e aromi, Carbonatore/premix e serbatoi di pressione, Blocco risciacquo–riempimento–tappatura isobarico) on the areas foreseen by the layout, checking the packing list and the condition of the components.
3. Mechanical assembly and piping
~14 daysAssembly of the units, conveyor alignment, hygienic welding of the stainless-steel piping and installation of valves and instruments according to the P&ID, supervised on site by MCF Technology technicians.
4. Utility hook-ups and electrical connections
~4 daysConnection of food-grade CO2, treated water, chilled water and filtered compressed air, wiring of the electrical cabinet and PLC, earthing, HMI configuration and process recipes.
5. Sanitation, CIP and dry runs
~3 daysWashing and passivation of the product-contact surfaces, CIP circuit verification with flow, temperature and detergent-concentration control, tightness tests and dry-run cycles on all modules.
6. Functional commissioning and process trials
~4 dayspremix and carbonation-level calibration, isobaric filling test and cap tightness check. Trials are run with the customer's real product and recorded in the commissioning report.
7. Production start-up and staff training
~5 daysAssisted start-up with continuous production, training of operators and maintenance staff on HMI, format changeover, safety and sanitation, handover of manuals and drawings in the agreed language.
8. Daily operation and planned maintenance
ongoingDaily operation with Brix and CO2 volumes, fill level, closure torque and bottle integrity. Planned maintenance: saturator and carbonator checks, isobaric valve gaskets and flow-meter calibration. On-site and remote service with critical spare parts agreed in the quotation.
- Daily process controls: Brix and CO2 volumes, fill level, closure torque and bottle integrity.
- Planned maintenance: saturator and carbonator checks, isobaric valve gaskets and flow-meter calibration.
- Parameter recording and batch traceability through the HMI/PLC.
- End-of-shift CIP sanitation following the procedures handed over at start-up.
- On-site and remote technical service with critical spare-parts management.
Customer-side preparations
- food-grade CO2, treated water, chilled water and filtered compressed air
- Industrial flooring with drains and passage heights compliant with the layout
- Real product for yield trials and commissioning
- Production and maintenance staff to be trained during start-up
Modules involved in the erection
- Sala sciroppi con dosaggio zucchero e aromi
- Carbonatore/premix e serbatoi di pressione
- Blocco risciacquo–riempimento–tappatura isobarico
- Etichettatura, fardellatrice, palettizzazione e avvolgitore
Durations and activities are indicative: the erection, commissioning and training plan is defined in the quotation after the site survey and line sizing. No figure is a contractual performance.
Mercati serviti
Linee di imbottigliamento bibite per Paese
Per ogni mercato una pagina dedicata con porti di sbarco, parametri di rete, documenti d'importazione e assistenza in loco.
Tutte le combinazioni impianto × mercatoCorrelate · Beverage e imbottigliamento
Altre linee dello stessa filiera
Linee di imbottigliamento acqua
Impianti completi per la preparazione, riempimento e confezionamento di acqua in bottiglie PET.
Linee di imbottigliamento birra
Impianti completi per la preparazione, riempimento e confezionamento della birra in PET, vetro e lattina.
Linee di imbottigliamento liquori
Impianti completi per la preparazione, riempimento e confezionamento di liquori.
Linee di riempimento brik
Impianti completi per il confezionamento di vino, acqua e succo in brik.
Normative e standard di riferimento
Atti ufficiali UE e standard Codex Alimentarius applicabili al prodotto e all'impianto. Fuori dall'UE si applicano le norme del Paese di destinazione.
- Dir. 2006/42/EC — Direttiva Macchine (marcatura CE)Fonte ufficiale
- Reg. (EU) 2023/1230 — Regolamento Macchine, applicabile dal 20 gennaio 2027Fonte ufficiale
- Reg. (EC) 852/2004 — Igiene dei prodotti alimentariFonte ufficiale
- Codex CXC 1-1969 — Principi generali di igiene alimentare (HACCP)Fonte ufficiale
- Reg. (EC) 1935/2004 — Materiali a contatto con gli alimentiFonte ufficiale
- Reg. (EC) 2023/2006 — Buone pratiche di fabbricazione dei materiali a contattoFonte ufficiale
FAQ · Italiano
Domande frequenti — Linee di imbottigliamento bibite
Risposte tecniche per buyer e progettisti che valutano linee di imbottigliamento bibite — progettazione MCF Technology & SGE Italy, installazione in tutto il mondo.
Acqua e bibite possono condividere la stessa linea di riempimento?
Sì — le linee PET soft drink sono spesso progettate con sala sciroppi commutabile e skid di carbonatazione, permettendo alla stessa linea di produrre acqua, CSD e succhi.
PET, vetro o lattina — quale scegliere per soft drink?
PET è il costo più basso per litro per bevande piatte o leggermente gassate. Vetro per premium e mixers; lattina per energy drink e CSD. MCF fornisce tutti e tre i formati.
Hot-fill o asettico per soft drink?
Hot-fill (85–92 °C) per tè, sport drink e alcuni succhi; asettico (< 30 °C) per bibite a bassa acidità e succhi premium. MCF dimensiona entrambe le configurazioni.
Qual è la velocità massima di una linea bibite MCF?
Fino a 36.000 bph su linee PET ad alta velocità per acqua e CSD, e 60.000 cph su linee lattina, con shrink wrapper e palettizzatore di fine linea.
La linea include sala sciroppi e skid di carbonatazione?
Sì. Dissoluzione zucchero, blending sciroppi, deaerazione e skid di carbonatazione sono integrati nello scope, a monte del monoblocco di riempimento.
Qual è il lead time per una linea soft drink CSD chiavi in mano?
9–12 mesi dal purchase order alla messa in servizio per linee PET 18.000–36.000 bph con syrup room e skid di carbonatazione integrati. FAT in Italia su acqua e formato pilota prima della spedizione.
Che service e ricambi copre MCF sulla linea bibite?
Contratto di service annuale, kit ricambi critici (valvole di riempimento CSD, sensori CO₂, cinghie palettizzatore), teleassistenza sul SCADA di linea e SLA 72 h on-site in tutto il mondo.
Che ROI ha una linea CSD 24.000 bph con marchio proprio?
Con mix cola-aranciata-tè freddo a marchio proprio, il payback tipico è 4–6 anni con EBITDA 12–18% in base al costo zucchero/HFCS e alla strategia distributiva. MCF fornisce il simulatore ROI a 6 anni.
FAQ · Deutsch
Häufig gestellte Fragen — Soft drink bottling line & beverage filling equipment
Technische Antworten für Einkäufer und Ingenieure zur soft drink bottling line & beverage filling equipment — Engineering MCF Technology & SGE Italy, Installation weltweit.
Können Wasser und Softdrinks dieselbe Abfüllanlage nutzen?
Ja — PET-Softdrink-Abfülllinien werden häufig mit umschaltbarem Syrup-Room und Karbonisierungs-Skid entworfen, so dass dieselbe Anlage Wasser-, CSD- und Saftkampagnen fährt.
PET, Glas oder Dose — welches Format für Softdrinks?
PET ist der niedrigste Preis pro Liter für stille und leicht karbonisierte Getränke. Glas ist Premium und Mixer; Dose wird für Energy Drinks und CSD gewählt. MCF liefert alle drei Formate.
Hot-Fill oder aseptisch für Softdrinks?
Hot-Fill (85–92 °C) für Tees, Sportgetränke und einige Säfte; aseptisch (< 30 °C) für säurearme Getränke und Premium-Säfte. MCF dimensioniert beide Konfigurationen.
Welche maximale Geschwindigkeit erreicht eine MCF-Getränkelinie?
Bis 36.000 bph auf Hochgeschwindigkeits-PET-Linien für Wasser und CSD, und 60.000 cph auf industriellen Dosenlinien, mit Shrink-Wrapper und Palettierer am Linien-Ende.
Enthält die Linie den Syrup-Room und Karbonisierungs-Skid?
Ja. Zuckerlösung, Sirup-Blending, Entgasung und Karbonisierungs-Skid sind im Umfang integriert, dem Füller-Monoblock vorgeschaltet.
Welche Lieferzeit hat eine schlüsselfertige CSD-Softdrink-Abfüllanlage?
9–12 Monate ab Bestellung bis zur Inbetriebnahme für PET-Linien 18.000–36.000 bph mit integriertem Syrup-Room und Karbonisierungs-Skid. FAT in Italien auf Wasser und Pilotformat vor Versand.
Welchen Service und welche Ersatzteile bietet MCF an der Softdrink-Linie?
Jährlicher Servicevertrag, Kit kritischer Ersatzteile (CSD-Füllventile, CO₂-Sensoren, Palettierer-Bänder), Remote-Support am Linien-SCADA und 72-h-Vor-Ort-SLA weltweit.
Welchen ROI liefert eine 24.000-bph-CSD-Linie für eine Eigenmarke?
Mit einem Cola-Orange-Eistee-Eigenmarken-Mix liegt der Payback typisch bei 4–6 Jahren mit 12–18 % EBITDA je nach Zucker-/HFCS-Kosten und Distributionsstrategie. MCF liefert den 6-Jahres-ROI-Simulator.
FAQ · English
Frequently asked questions — Soft drink bottling line & beverage filling equipment
Technical answers for buyers researching soft drink bottling line & beverage filling equipment — engineered by MCF Technology & SGE Italy, installed worldwide.
Can water and soft drinks share the same beverage filling line?
Yes — PET soft drink bottling lines are commonly designed with a switchable syrup room and carbonation skid, letting the same beverage filling equipment run water, CSD and juice runs.
PET, glass or can — which format is best for soft drinks?
PET is the lowest cost per litre for still and lightly carbonated drinks. Glass is preferred for premium and mixers; can is chosen for energy drinks and CSD. MCF supplies all three formats.
Is hot-fill or aseptic filling recommended for soft drinks?
Hot-fill (85–92 °C) for teas, sports drinks and some juices; aseptic (< 30 °C) for low-acid drinks and premium juices. MCF sizes both configurations for the soft drink bottling line.
What is the maximum speed of an MCF beverage filling line?
Up to 36,000 bph on high-speed PET water and CSD lines, and 60,000 cph on industrial can lines, with end-of-line shrink wrapper and palletizer.
Does the line include the syrup room and carbonation skid?
Yes. Sugar dissolution, syrup blending, deaeration and carbonation skid are integrated in the beverage processing equipment scope, upstream of the filler monobloc.
Is beverage deaeration necessary before carbonation?
Yes — a vacuum deaerator brings dissolved oxygen below 0.5 ppm before CO₂ injection, protecting flavour, colour and shelf life across CSD, hot-fill teas and vitamin-fortified sports drinks.
Request · English
Get a quote or the technical datasheet — Soft drink bottling line & beverage filling equipment
Engineered by MCF Technology & SGE Italy. Delivery, installation and on-site service worldwide. Your work email is enough — an engineer replies personally within one business day.
Passo successivo
Chiedi un preventivo per linee di imbottigliamento bibite
Ricevi lo studio di fattibilità con capacità obiettivo, bilancio di massa, CAPEX indicativo e dossier finanziario bancabile. Consegna e installazione on-site in tutto il mondo.
